Настил съёмный разборный «LOCKST-02-220YNKM»
Назначение:
Настилы съёмные разборные «LOCKST-02-220YNKM» относятся к средствам технологической оснастки и применяются на объектах энергетики при проведении ремонтных и профилактических работ на 3-х фазных разъединителях 220кВ.Устройство и монтаж:

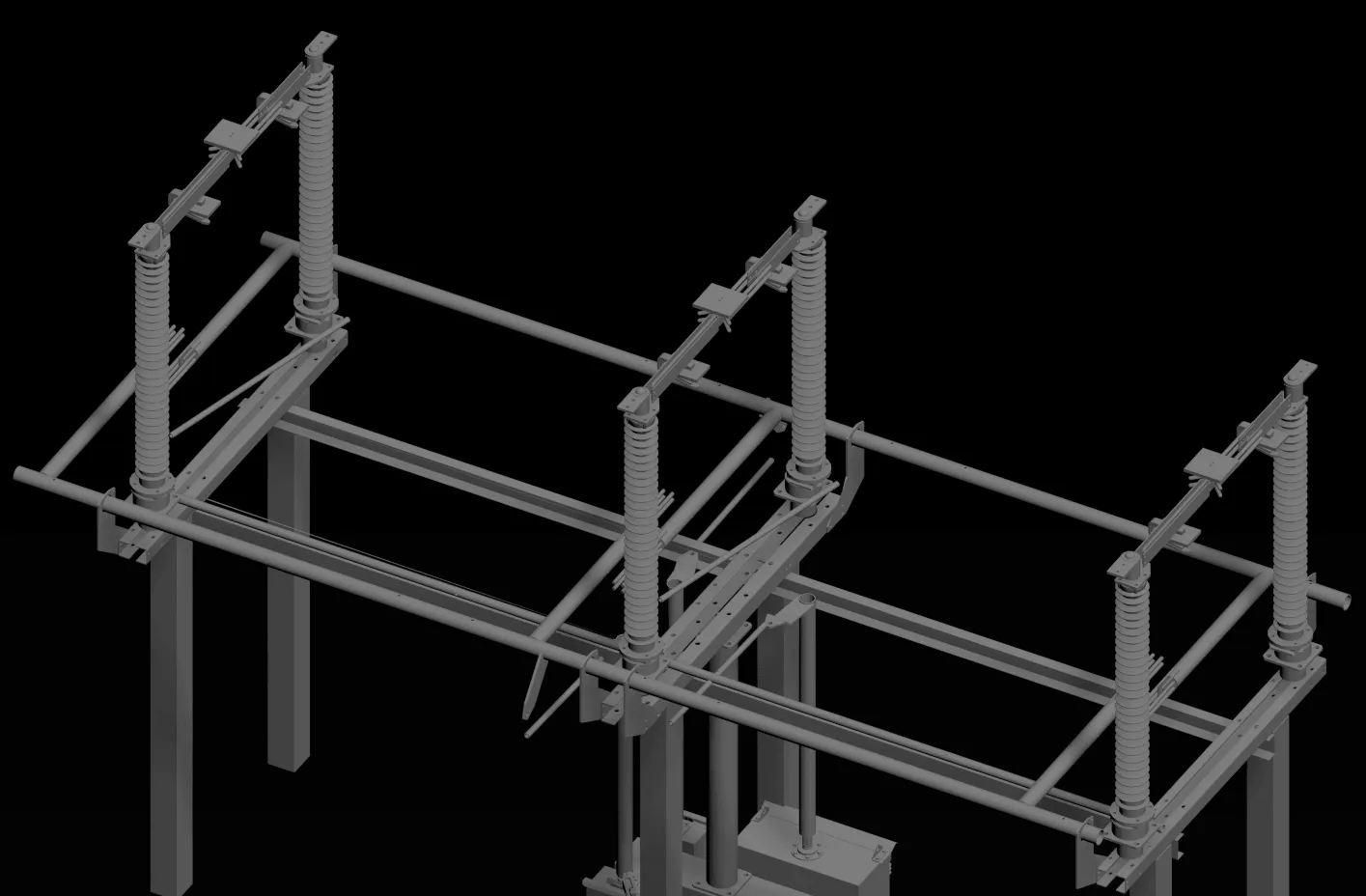

Комплект настила «LOCKST-02-220YNKM» состоит из трёх опорных рам (собираются из шести полурамок).
Собранные рамы устанавливаются на несущие конструкции разъединителя и фиксируются при помощи - 12-ти универсальных зажимов «Краб-5-12Э», установленных на полурамках).
Затем в рамы укладываются двенадцать (по четыре в каждую раму) решётчатых вставок с противоскольжением.
После этого на настил устанавливается и фиксируется с помощью быстросъёмных креплений монтажная площадка высотой 800мм для обслуживания подшипников изоляторов.
Сборка опорных рам, их крепление на разъединителе и установка монтажной площадки не предусматривает применения болтовых соединений, навинчивания и снятия гаек и др. метизов.
Универсальный зажим «Краб 5-12Э» предназначен для быстрого крепления рам к полкам металлических конструкций толщиной от 5 до 12мм, а также комплектуется съёмными затворами для крепления рам к профилям (швеллерам, двутаврам, уголкам, трубам квадратным и прямоугольным) высотой до 120мм (стандартное исполнение).
Технические характеристики:
Грузоподъёмность:
- максимальная распределённая нагрузка на один комплект настила – 548 кг.
- максимальная распределённая нагрузка на одну опорную раму – 182 кг.
Габаритные размеры:
- комплекта в рабочем положении 1700×3120×40 (длина × ширина × высота мм (высота без учёта зажимов и усилений))
- одной опорной рамы: 1700×1040×40 (длина × ширина × высота мм (высота без учёта зажимов и усилений)
Вес:
- одной полурамки – 9.2 кг (вес одной опорной рамы в сборе без решётчатых вставок – 19.8 кг);
- одной решётчатой вставки – 9.5 кг;
- монтажной площадки – 18 кг;
- общий вес одного комплекта – 205 кг.
Максимальная высота монтажа – 8 м.
Время монтажа: от 15 минут (в зависимости от конструктивных особенностей разъединителя)
Комплектация
Опорная полурамка6 шт.
Соединительная пластина (боковое усиление) с клиньями фиксации и стопорными шплинтами6 шт.
Вставка решётчатая12 шт.
Универсальный зажим «Краб-5-12Э» (с дополнительным съёмным затвором для крепления к профилям конструкций и комплектом установочных метизов)12 шт.
Монтажная площадка с быстросъёмными креплениями1 шт.
Ключ фиксации осевого перемещения зажимов1 шт.
Инструкция по эксплуатации (на изделие)1 шт.
Паспорт (на изделие)1 шт.
Сумка для ЗИП1 шт.
