Настил съёмный разборный «LOCKST-02-110YNКS»
Назначение:

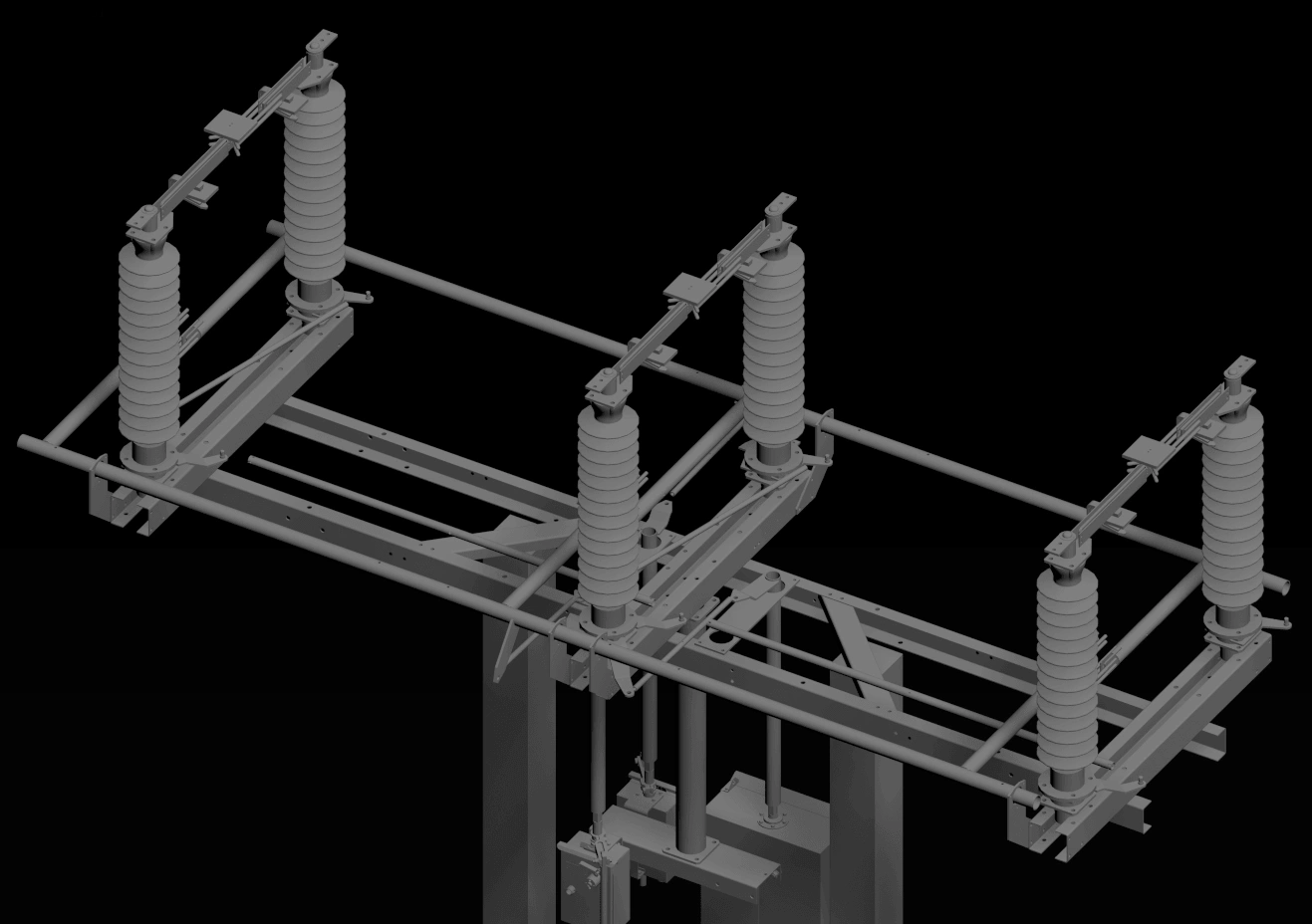

Настилы съёмные разборные «LOCKST-02-110YNКS» относятся к средствам технологической оснастки и применяются на объектах энергетики при проведении ремонтных и профилактических работ на 3-х фазных разъединителях 110кВ.Устройство и монтаж:
Комплект настила «LOCKST-02-110YNКS» состоит из двух опорных рам (собираются из четырёх полурамок).
Собранные рамы устанавливаются на несущие конструкции разъединителя и фиксируются при помощи 8-ми универсальных зажимов «Краб-5-12Э», установленных на полурамках.
Затем в рамы укладываются четыре (по две в каждую раму) решётчатые вставки с противоскольжением.
Сборка опорных рам и крепление их на разъединителе не предусматривает применения болтовых соединений, навинчивания и снятия гаек и др. метизов.
Универсальный зажим «Краб 5-12Э» предназначен для быстрого крепления рам к полкам металлических конструкций толщиной от 5 до 12мм, а также комплектуется съёмными затворами для крепления рам к профилям (швеллерам, двутаврам, уголкам, трубам квадратным и прямоугольным) высотой до 120мм (стандартное исполнение).
Технические характеристики:
Грузоподъёмность:
- максимальная распределённая нагрузка на один комплект настила – 548 кг.
- максимальная распределённая нагрузка на одну опорную раму – 274 кг.
Габаритные размеры:
- комплекта в рабочем положении 1700×1560×40 (длина × ширина × высота мм ( высота без учёта зажимов и усилений))
- комплекта в транспортном положении (положение, в котором полурамки не собраны в опорные рамы): 850×780×300.
Вес:
- одной полурамки – 5.5 кг (вес одной опорной рамы в сборе без решётчатых вставок – 14 кг);
- одной решётчатой вставки – 7.0 кг;
- общий вес одного комплекта – 57.7 кг.
Максимальная высота монтажа – 8 м.
Время монтажа: от 5 минут (в зависимости от конструктивных особенностей разъединителя)
Комплектация
Опорная полурамка4 шт.
Соединительная пластина (боковое усиление) с клиньями фиксации и стопорными шплинтами4 шт.
Вставка решётчатая4 шт.
Универсальный зажим «Краб-5-12Э» (с дополнительным съёмным затвором для крепления к профилям конструкций и комплектом установочных метизов)8 шт.
Ключ фиксации осевого перемещения зажимов1 шт.
Инструкция по эксплуатации (на изделие)1 шт.
Паспорт (на изделие)1 шт.
Сумка для ЗИП1 шт.
